MGL iEFIS^® - przykładowa konfiguracja

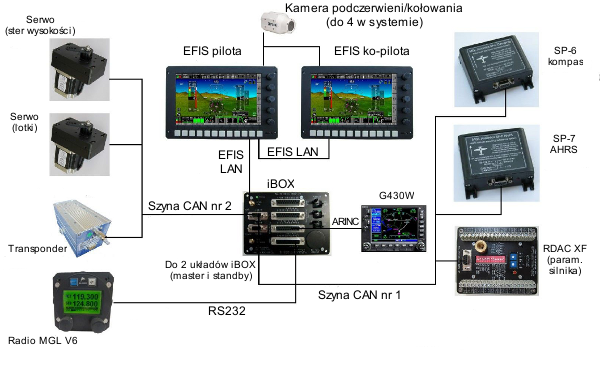

Powyższy schemat pokazuje przykładową konfigurację systemu iEFIS^® z dwoma wyświetlaczami w małym samolocie.

Konfiguracja oparta jest o jeden układ iBOX, do którego podłączone są:

• RDAC XF, który zbiera wszystkie sygnały z czujników silnikowych
• kompas i sztuczny horyzont (SP-6 i SP-7)
• G430W jako zewnętrzne źródło danych nawigacyjnych
• Radiostacja MGL V6
• Transponder Garrecht VT-0102-070
• 2 serwomechanizmy autopilota
• kamera zewnętrzna
