AHRS (sztuczny horyzont)

AHRS

Attitude / heading reference system

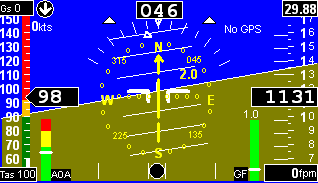

attitudestdPodane tutaj informacje dotyczą bezwładnościowych i magnetycznych czujników współpracujących z różnymi przyrządami MGL Avionics:

  • Enigma
  • Voyager
  • Odyssey
  • XTreme
  • Ultra XL
  • AV-1
  • AV-2

zakup_przycisk

Są one również dostępne u wielu odbiorców OEM do wykorzystania z ich awioniką od innych dostawców.

Jeżeli poniższe czujniki wykorzystywane są z awioniką innego producenta prosimy o sprawdzenie dokumentacji dostarczonej przez tego producenta dotyczącej szczegółów instalacji i pracy. Dokumenty publikowane na tej stronie proszę traktować tylko uzupełniająco.

Następujące dwa czujniki podłączane są do portów Airtalk na tylnej ścianie przyrządu. Porty Airtalk wykorzystują standardowe przewody/łącza RCA spotykane w domowym sprzęcie audio/video.

SP-2 Magnetometr (czujnik kompasu)

SP-2

SP-4 Czujnik orientacji (sztuczny horyzont)

SP-4

Czym jest?

SP-2 zawiera trójosiowy czujnik pola magnetycznego i dwuosiowy akcelerometr. Korzystając z wysokiej dokładności pomiaru układu 16 bitowego i wysokowydajnego procesora ATMega otrzymywana informacja o kursie jest ze skompensowanym przechyleniem. Jeżeli na tym samym łączu airtalk podłączony jest pakiet SP-4 - do kompensacji przechylenia wykorzystywana są dane z żyroskopów

Czym jest?

SP-4 zawiera 3 żyroskopy MEMS i 3 akcelerometry MEMS. Wysokowydajny 32 bitowy procesor ARM7 wykorzystujący 16 bitowy podsystem zbierania danych zapewnia stabilną informację o położeniu

Jakie informacje pozwala wyświetlić?

  • kurs magnetyczny
  • prędkość i kierunek wiatru

Jakie informacje pozwala wyświetlić?

  • orientacja (sztuczny horyzont)
  • chyłomierz (kulka)
  • przeciążenie

Wymiary i masa:

Wymiary: ok. 75 x 50 mm

Masa: 40 g + 25 g konektor

Wymiary i masa:

Wymiary: ok. 75 x 50 mm

Masa: 45 g + 25 g konektor

Więcej informacji dostępnych jest w instrukcji użytkowania i instalacji:

SP-2 and SP-4 user and installation manual Pobierz instrukcję

Dokumentacja OEM:

SP-2 OEM documentation - communication message formatsPDF

SP-4 AHRS OEM documentationPDF


SP-5 - zaawansowany czujnik orientacji (ARS)

Czym jest?

sp-5

SP-5 zawiera 3 wysokiej klasy żyroskopy RING i 3 akcelerometry MEMS. Wysokowydajny 32 bitowy procesor ARM7 wykorzystujący 16 bitowy podsystem zbierania danych zapewnia stabilną informację o położeniu.

SP-5 jest przewidziany do zastosowań wymagających wyjątkowego, profesjonalnego poziomu działania. Oparty jest na żyroskopach RING zaprojektowanych przez  British Aerospace (obecnie BAe Systems).

Jakie informacje pozwala wyświetlić?

  • orientacja (sztuczny horyzont)
  • chyłomierz (kulka)
  • przeciążenie

Wymiary i masa:

Wymiary: ok. 115 x 92 x 50 mm

Masa: 281 g + 49 g konektor

zakup_przycisk

Więcej informacji dostępnych jest w instrukcji użytkowania i instalacji:

SP-2 and SP-5 user and installation manual PDF

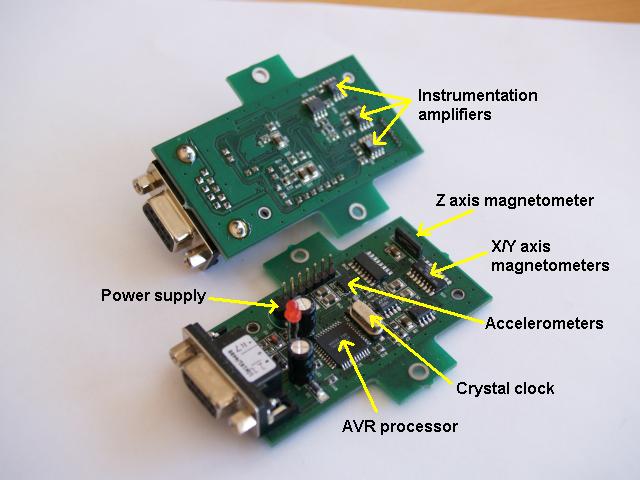

SP-2 w środku

sp-2inside

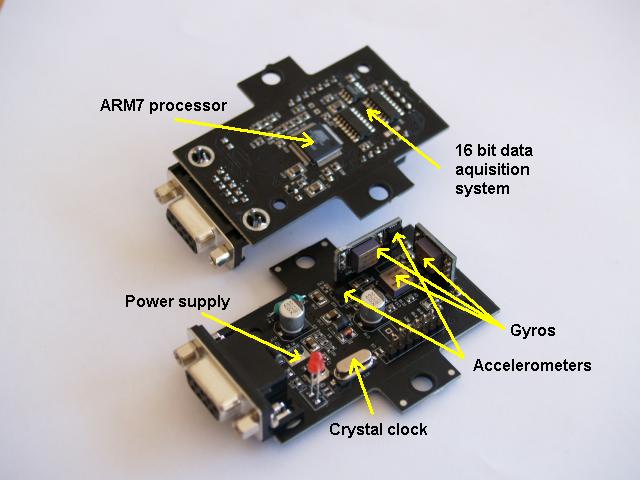

SP-4 w środku

sp-4inside



SP-5 w środku

sp5-open
